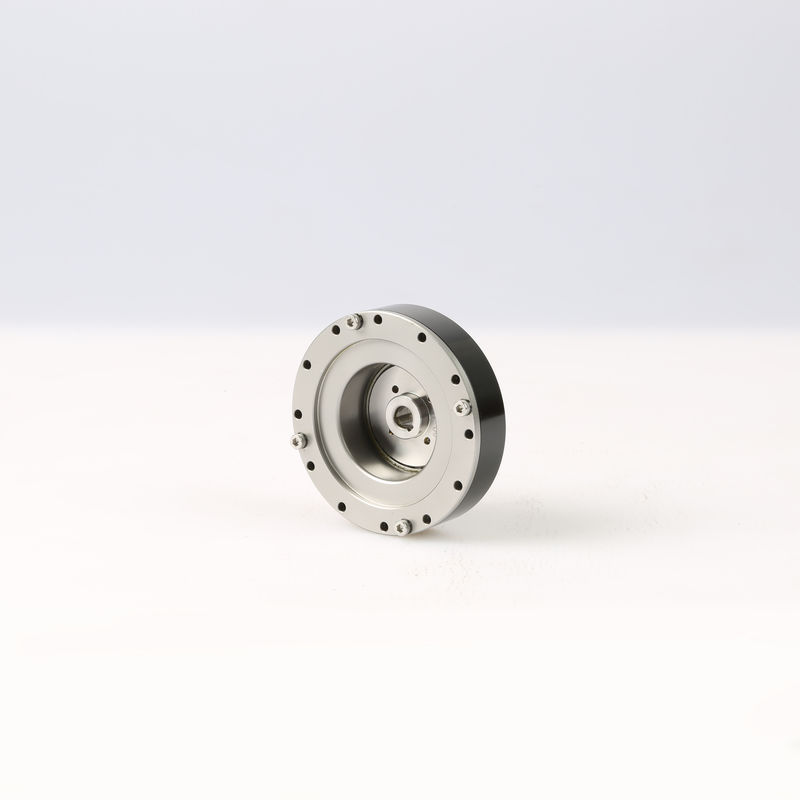

alta exactitud de la transmisión del engranaje 3.5Nm de la tensión del reductor armónico de la onda
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Wanshsin |
| Certificación: | ISO9001, CE, CCC |
| Número de modelo: | WSHG-25-100 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pedazo |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete del cartón |
| Tiempo de entrega: | 3-7 días laborables |
| Condiciones de pago: | L / C, T / T, Western Union |
| Capacidad de la fuente: | 10.000 pedazos por mes |
|
Información detallada |
|||
| Serie del tamaño: | 14,17,20,25,32 | Ratio de reducción: | 50,80,100,120 |
|---|---|---|---|
| Esfuerzo de torsión de la salida: | 3.5Nm-160Nm | Velocidad entrada clasificada: | 3000-3500rpm |
| Velocidad máxima de la entrada: | 8000rpm | Velocidad de la salida: | 30-200rpm |
| Vida útil: | 10000-15000hours | Color: | Acero inoxidable |
| Alta luz: | Reductor armónico de la onda de la tensión del engranaje,3.5Nm filtran el reductor de la onda,reductor armónico del engranaje 3.5Nm |
||
Descripción de producto
El 1:50,80,100,120 armónico de Reducer Reduction Ratio del conductor hizo salir la velocidad 30-200rpm para el cortador Waterjet
PRODUCTO FEATURESS
1. Alta exactitud de la transmisión.
2. movimiento liso, ningún impacto, de poco ruido.
3. la liquidación lateral del diente puede ser ajustada.
4. estructura simple, tamaño pequeño y ligero.
5. gama grande del ratio de la transmisión.
6. Hay muchos pares de dientes que enredan al mismo tiempo.
7. alta eficacia de la transmisión.
8. buen coaxiality.
9. realice convenientemente la transmisión diferenciada.
Principio de reductor armónico del engranaje
Como reductor, el reductor armónico del engranaje está a menudo en una situación tan: se fijan las impulsiones del generador de la onda, la tira circular, el extremo de la salida del flexspline s
Cuando el generador de la onda se pone dentro del flexspline, el flexspline se fuerza en una forma elíptica que hace los dientes del flexspline involucrarse con el perfil del diente de la tira circular a lo largo del eje principal de la elipse, con los dientes desunidos totalmente a través del eje de menor importancia de la elipse
La rotación del generador de la onda hace que el flexspline deforma continuamente, los dientes cambian el estado de funcionamiento en curso de compromiso y retirada, así la transmisión del movimiento entre el generador de la onda y el flexspline se observa.
| Modelo | Ratio | Esfuerzo de torsión clasificado cuándo entre 2000r/min | Esfuerzo de torsión permitido máximo para comenzar y parar |
El máximo permitió el esfuerzo de torsión de la carga media |
El máximo permitió el esfuerzo de torsión instantáneo | El máximo permitió velocidad entrada | Arco segundo |
Vida útil (horas) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: ¿Qué debo proporcionar cuando elijo la caja de cambios/el reductor de velocidad?
: La mejor manera es proveer del dibujo del motor parámetro. Nuestro ingeniero comprobará y recomendará el modelo más conveniente de la caja de cambios para su referencia. O usted puede también proporcionar debajo de la especificación también:
1) tipo, modelo y esfuerzo de torsión.
2) velocidad del ratio o de la salida
3) condiciones de trabajo y método de la conexión
4) calidad y nombre instalado de la máquina
5) velocidad del modo entrado y de la entrada
6) modelo de la marca del motor o tamaño del eje del reborde y del motor
Q: ¿Es usted fabricante del motor?
: Sí, somos fabricante del motor. nosotros desarrollar y producir los motores y los reductores todos del engranaje por nuestra propia fábrica.
Q: ¿Cuánto tiempo toma para acabar mi orden?
: Normalmente su orden podría ser entrega en 7-15 días, algunas ventas calientes que los productos se podrían rápidamente entregar en 1 semana. Depende de la cantidad.
Q: ¿Puedo conseguir una muestra primero?
: Seguro, nos honran para ofrecerle para muestrear para la prueba antes de poner una orden formal.
