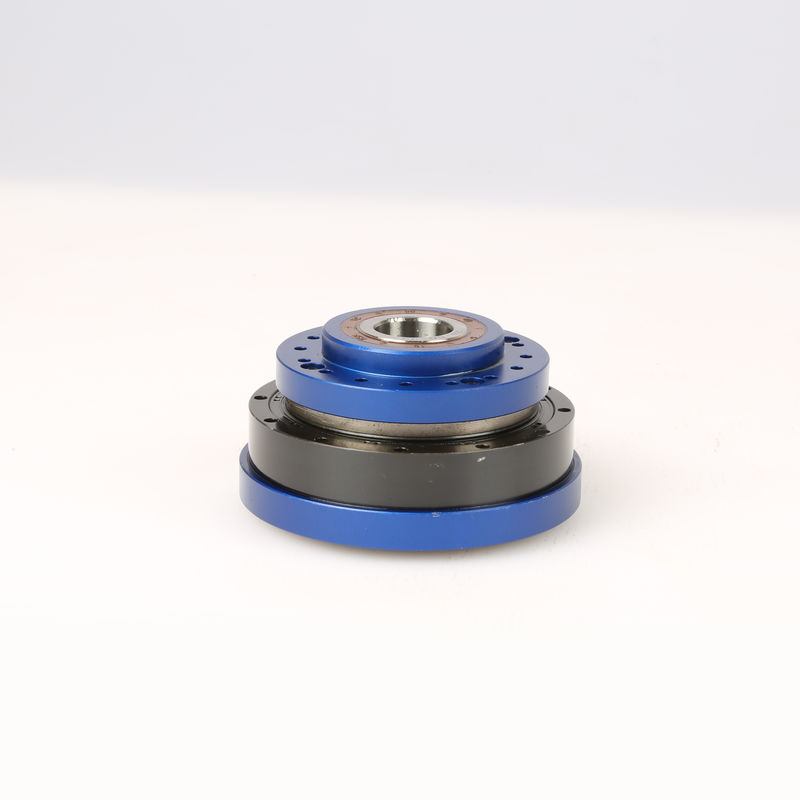

Caja de cambios armónica del reductor 100 a 1 de la impulsión ISO9001 para la junta del robot
Datos del producto:
Lugar de origen: | China |
Nombre de la marca: | Wanshsin |
Certificación: | ISO9001, CE, CCC |
Número de modelo: | WSHG-25-100 |
Pago y Envío Términos:
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Paquete del cartón |
Tiempo de entrega: | 3-7 días laborables |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | 10.000 pedazos por mes |
Información detallada |
|||
Ratio de reducción: | 50,80,100,120 | Esfuerzo de torsión de la salida: | 3.5Nm-160Nm |
---|---|---|---|
Velocidad de la salida: | 30-200rpm | Velocidad entrada clasificada: | 3000-3500rpm |
Velocidad máxima de la entrada: | 8000rpm | Serie del tamaño: | 14,17,20,25,32 |
Arreglo del engranaje: | Armónico | Material: | Acero inoxidable |
Eje de salida: | Salida de eje sólida/salida de eje hueco | Arreglo para requisitos particulares: | Aceptable |
Alta luz: | Reductor armónico común de la impulsión del robot,Reductor armónico de la impulsión ISO9001,Caja de cambios de ISO9001 100 a 1 |
Descripción de producto
El 1:50 armónico del ratio de reducción del reductor, 1:80, 1:100, 1:120 hizo salir el esfuerzo de torsión 3.5-160Nm para la junta del robot
PRODUCTO FEATURESS
1. Alta exactitud: un buen porcentaje de sus dientes se enreda siempre, y se dedica en dos zonas 180 grados aparte. Esto significa que las influencias de los errores de la echada del diente y de los errores acumulados de la echada en la exactitud rotatoria están neutralizadas, que asegura alta exactitud posicional y rotatoria.
2. Ratio de reducción de alta velocidad: un reductor armónico del engranaje tiene altos ratios de reducción de una sola sección de 1/30-1/500. Tres componentes básicos a lo largo del mismo árbol sin estructuras complejas pueden proporcionar altos ratios de reducción.
3. Alta capacidad del esfuerzo de torsión: cada diente se sujeta a una fuerza insignificante con todo proporciona una alta capacidad del esfuerzo de torsión debido a la manera que los dientes entran en el contacto con uno a y porque un buen porcentaje de los dientes en el flexspline se dedica en los tiempos del al.
4. Pequeño y ligero: mientras que siendo menos el tamaño de los mecanismos de transmisión convencionales y menos el peso, el reductor armónico del engranaje proporciona los mismos niveles de ratios de reducción del esfuerzo de torsión y de velocidad como sus contrapartes convencionales permitiendo la maquinaria y el equipo que se hará más pequeños y más ligeros.
5. Eficacia y tiempo superiores de la larga vida.
6. Operación reservada y mínima de la vibración.
Violentamente uso:
Robot industrial, robot del servicio, robot de la máquina del metal, aparato médico, equipo de prueba del análisis, equipo energético, máquina de fabricación de papel…
Modelo | Ratio | Esfuerzo de torsión clasificado cuándo entre 2000r/min | Esfuerzo de torsión permitido máximo para comenzar y parar |
El máximo permitió el esfuerzo de torsión de la carga media |
El máximo permitió el esfuerzo de torsión instantáneo | El máximo permitió velocidad entrada | Arco segundo |
Vida útil (horas) |
WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: ¿Qué debo proporcionar cuando elijo la caja de cambios/el reductor de velocidad?
: La mejor manera es proveer del dibujo del motor parámetro. Nuestro ingeniero comprobará y recomendará el modelo más conveniente de la caja de cambios para su referencia. O usted puede también proporcionar debajo de la especificación también:
1) tipo, modelo y esfuerzo de torsión.
2) velocidad del ratio o de la salida
3) condiciones de trabajo y método de la conexión
4) calidad y nombre instalado de la máquina
5) velocidad del modo entrado y de la entrada
6) modelo de la marca del motor o tamaño del eje del reborde y del motor
Q: ¿Es usted fabricante del motor?
: Sí, somos fabricante del motor. nosotros desarrollar y producir los motores y los reductores todos del engranaje por nuestra propia fábrica.
Q: ¿Cuánto tiempo toma para acabar mi orden?
: Normalmente su orden podría ser entrega en 7-15 días, algunas ventas calientes que los productos se podrían rápidamente entregar en 1 semana. Depende de la cantidad.
Q: ¿Puedo conseguir una muestra primero?
: Seguro, nos honran para ofrecerle para muestrear para la prueba antes de poner una orden formal.
