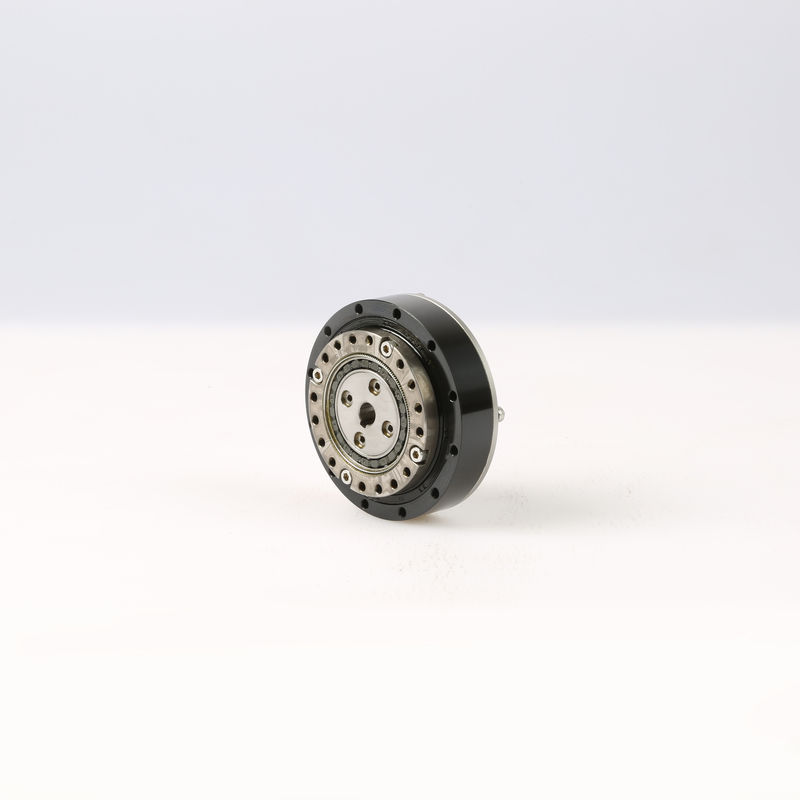

Reductor armónico del engranaje de Wanshsin 25rpm con la gama ancha del ratio de la transmisión
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Wanshsin |
| Certificación: | ISO9001, CE, CCC |
| Número de modelo: | WSHG-25-100 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pedazo |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete del cartón |
| Tiempo de entrega: | 3-7 días laborables |
| Condiciones de pago: | L / C, T / T, Western Union |
| Capacidad de la fuente: | 10.000 pedazos por mes |
|
Información detallada |
|||
| contragolpe: | arco/sec del ≤ 20 | Ratio de reducción: | 50,80,100,120 |
|---|---|---|---|
| Esfuerzo de torsión de la salida: | 3.5Nm-160Nm | Velocidad de la salida: | 30-200rpm |
| Velocidad entrada clasificada: | 3000-3500rpm | Velocidad máxima de la entrada: | 8000rpm |
| Serie del tamaño: | 14,17,20,25,32 | Arreglo del engranaje: | Armónico |
| Material: | Acero inoxidable | Arreglo para requisitos particulares: | Aceptable |
| Alta luz: | Reductor armónico del engranaje de Wanshsin,reductor armónico del engranaje 25rpm,Reductor armónico de Wanshsin |
||
Descripción de producto
1:50 armónico de Reduction Ratio del conductor, 1:80, serie 14/17/20/25/32 del tamaño para la impresora
PRODUCTO FEATURESS
Composición del reductor armónico del engranaje
El reductor armónico del engranaje tiene tres componentes básicos: un generador de la onda, un flexspline y una tira circular.
Generador de la onda: se compone de un rodamiento de bolitas y de una leva elíptica. El generador de la onda se ata generalmente al extremo de la entrada, el anillo interno del transporte se fija alrededor de la leva que causa el anillo externo del transporte deforma a una forma elíptica
Flexspline: es un componente de paredes delgadas elástico con los dientes de engranaje en superficie externa. Se cabe generalmente para hacer salir el extremo.
Tira circular: es un anillo de acero rígido con los dientes internos. Tiene generalmente dos más dientes que el flexspline, y montado generalmente sobre una vivienda
El reductor armónico de Wanshsin tiene una gama ancha del ratio de la transmisión, un gran número de dientes que enredan, una capacidad de carga grande, alta exactitud del movimiento, movimiento liso, tamaño pequeño, ligero, ningún impacto, liquidación lateral del diente de poco ruido, ajustable, estructura simple, y la alta eficacia de la transmisión, buen coaxiality, puede alcanzar el movimiento de alta velocidad y otras características.
| Modelo | Ratio | Esfuerzo de torsión clasificado cuándo entre 2000r/min | Esfuerzo de torsión permitido máximo para comenzar y parar |
El máximo permitió el esfuerzo de torsión de la carga media |
El máximo permitió el esfuerzo de torsión instantáneo | El máximo permitió velocidad entrada | Arco segundo |
Vida útil (horas) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: ¿Qué debo proporcionar cuando elijo la caja de cambios/el reductor de velocidad?
: La mejor manera es proveer del dibujo del motor parámetro. Nuestro ingeniero comprobará y recomendará el modelo más conveniente de la caja de cambios para su referencia. O usted puede también proporcionar debajo de la especificación también:
1) tipo, modelo y esfuerzo de torsión.
2) velocidad del ratio o de la salida
3) condiciones de trabajo y método de la conexión
4) calidad y nombre instalado de la máquina
5) velocidad del modo entrado y de la entrada
6) modelo de la marca del motor o tamaño del eje del reborde y del motor
Q: ¿Es usted fabricante del motor?
: Sí, somos fabricante del motor. nosotros desarrollar y producir los motores y los reductores todos del engranaje por nuestra propia fábrica.
Q: ¿Cuánto tiempo toma para acabar mi orden?
: Normalmente su orden podría ser entrega en 7-15 días, algunas ventas calientes que los productos se podrían rápidamente entregar en 1 semana. Depende de la cantidad.
Q: ¿Puedo conseguir una muestra primero?
: Seguro, nos honran para ofrecerle para muestrear para la prueba antes de poner una orden formal.
