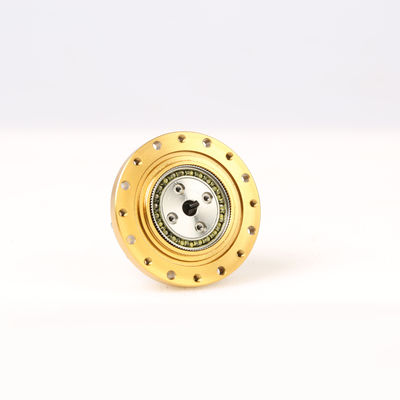

Reductor armónico máximo tamaño pequeño de la impulsión 8000rpm para el exoesqueleto
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Wanshsin |
| Certificación: | ISO9001, CE, CCC |
| Número de modelo: | WSHG-25-100 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pedazo |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete del cartón |
| Tiempo de entrega: | 3-7 días laborables |
| Condiciones de pago: | L / C, T / T, Western Union |
| Capacidad de la fuente: | 10.000 pedazos por mes |
|
Información detallada |
|||
| Serie del tamaño: | 14,17,20,25,32 | Eje de salida: | Salida de eje sólida/salida de eje hueco |
|---|---|---|---|
| Ratio de reducción: | 50,80,100,120 | Esfuerzo de torsión de la salida: | 3.5Nm-160Nm |
| Velocidad entrada clasificada: | 3000-3500rpm | Arreglo del engranaje: | Armónico |
| Material: | Acero inoxidable | Arreglo para requisitos particulares: | Aceptable |
| Alta luz: | Reductor armónico de la impulsión del exoesqueleto,reductor armónico de la impulsión 8000rpm,impulsión armónica del micrófono 8000rpm |
||
Descripción de producto
Velocidad entrada máxima armónica 8000rpm del esfuerzo de torsión 3.5-160Nm de la salida del reductor para el exoesqueleto
PRODUCTO FEATURESS
Ventajas:
1. Estructura simple, tamaño pequeño y ligero
Bajo condición del ratio de la transmisión y de las condiciones portadoras, la impulsión armónica del engranaje puede reducir el volumen y el peso de reductores generales del engranaje por cerca de 1/3 al 1/2.
2. Gama grande del ratio de la transmisión
El ratio de la transmisión del reductor armónico de una sola sección puede alcanzar 50-160 (si se utiliza el generador planetario de la onda, el ratio de la transmisión se puede ampliar a 150-4000).
El ratio de la transmisión de la transmisión compuesta puede ser más alto.
3. Hay muchos pares de dientes que enredan al mismo tiempo
El número de dientes enredados simultáneamente por el reductor armónico de la dual-onda puede alcanzar el 30% o más. En la transmisión ordinaria del engranaje, el número de dientes enredados al mismo tiempo es solamente 2-7%, y el número de dientes enredados al mismo tiempo para un engranaje espiral cilíndrico recto es solamente 1-2 pares. Está exacto debido a la ventaja única de un gran número de dientes que enredan a la vez que la transmisión armónica tiene una alta precisión y una capacidad portadora grande de los dientes, de tal modo alcanzando un ratio grande de la velocidad y un pequeño volumen.
El reductor armónico de la impulsión es una clase de transmisión del engranaje que confíe en el generador de la onda equipado del transporte flexible para hacer que el engranaje flexible produce la deformación elástica y la malla controlables con el engranaje rígido para transmitir el movimiento y el poder.
| Modelo | Ratio | Esfuerzo de torsión clasificado cuándo entre 2000r/min | Esfuerzo de torsión permitido máximo para comenzar y parar |
El máximo permitió el esfuerzo de torsión de la carga media |
El máximo permitió el esfuerzo de torsión instantáneo | El máximo permitió velocidad entrada | Arco segundo |
Vida útil (horas) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: ¿Qué debo proporcionar cuando elijo la caja de cambios/el reductor de velocidad?
: La mejor manera es proveer del dibujo del motor parámetro. Nuestro ingeniero comprobará y recomendará el modelo más conveniente de la caja de cambios para su referencia. O usted puede también proporcionar debajo de la especificación también:
1) tipo, modelo y esfuerzo de torsión.
2) velocidad del ratio o de la salida
3) condiciones de trabajo y método de la conexión
4) calidad y nombre instalado de la máquina
5) velocidad del modo entrado y de la entrada
6) modelo de la marca del motor o tamaño del eje del reborde y del motor
Q: ¿Es usted fabricante del motor?
: Sí, somos fabricante del motor. nosotros desarrollar y producir los motores y los reductores todos del engranaje por nuestra propia fábrica.
Q: ¿Cuánto tiempo toma para acabar mi orden?
: Normalmente su orden podría ser entrega en 7-15 días, algunas ventas calientes que los productos se podrían rápidamente entregar en 1 semana. Depende de la cantidad.
Q: ¿Puedo conseguir una muestra primero?
: Seguro, nos honran para ofrecerle para muestrear para la prueba antes de poner una orden formal.
