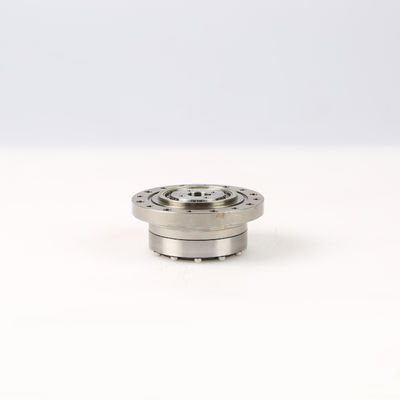

Arco del contragolpe 20/acero inoxidable del reductor armónico de la impulsión del Sec 30rpm
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Wanshsin |
| Certificación: | ISO9001, CE, CCC |
| Número de modelo: | WSHG-25-100 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pedazo |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete del cartón |
| Tiempo de entrega: | 3-7 días laborables |
| Condiciones de pago: | L / C, T / T, Western Union |
| Capacidad de la fuente: | 10.000 pedazos por mes |
|
Información detallada |
|||
| Serie del tamaño: | 14/17/20/25/32 | Esfuerzo de torsión de la salida: | 3.5Nm-160Nm |
|---|---|---|---|
| Velocidad entrada clasificada: | 3000-3500rpm | Arreglo del engranaje: | Armónico |
| Eje de salida: | Salida de eje sólida/salida de eje hueco | Vida útil: | 10000-15000hours |
| Arreglo para requisitos particulares: | Aceptable | Material: | Acero inoxidable |
| Alta luz: | Reductor armónico de la impulsión,reductor armónico de la impulsión 30rpm,reductor armónico del engranaje 30rpm |
||
Descripción de producto
El arco armónico/el sec del ≤ 20 del contragolpe del reductor hizo salir la velocidad 30-200rpm para las máquinas del CNC
PRODUCTO FEATURESS
1. La liquidación lateral del diente puede ser ajustada.
En enredar de la transmisión armónica del engranaje, el hueco entre el flexspline y el engranaje rígido depende principalmente de la forma del generador de la onda y del perfil del diente de los dos engranajes. Por lo tanto, el contragolpe se puede ajustar para hacer el contragolpe de la transmisión pequeño, incluso en algunos casos. Puede alcanzar la liquidación lateral cero
2. Alta eficacia de la transmisión.
Comparado con otras transmisiones del mismo ratio de la velocidad, la transmisión armónica tiene una eficacia alta debido al pequeño número de piezas móviles y al de poca velocidad de la superficie del diente que enreda. Con la diferencia en el ratio de la velocidad (u=60-250), la eficacia es cerca de 65 - el cerca de 90% (un rendimiento más bajo de la transmisión compleja armónica de la onda), el desgaste de la superficie del diente es muy pequeño.
3. Buen coaxiality.
El eje de alta velocidad y el eje de poca velocidad del reductor armónico del engranaje están situados en el mismo eje.
4. Realice convenientemente la transmisión diferenciada.
Debido a los tres componentes básicos de la transmisión armónica del engranaje, cualesquiera dos pueden ser activos y la tercera puede ser conducida. Si se conducen el generador de la onda, la rueda rígida y la rueda flexible, un mecanismo de transmisión diferenciado puede ser formado. Realice convenientemente las condiciones de trabajo rápidas y lentas. Esto está de gran valor práctico al mecanismo de herramienta-mudanza de muchas máquinas-herramientas. Con diseño apropiado, el funcionamiento estructural de la pieza de herramienta-mudanza de la máquina-herramienta puede ser cambiado grandemente.
| Modelo | Ratio | Esfuerzo de torsión clasificado cuándo entre 2000r/min | Esfuerzo de torsión permitido máximo para comenzar y parar |
El máximo permitió el esfuerzo de torsión de la carga media |
El máximo permitió el esfuerzo de torsión instantáneo | El máximo permitió velocidad entrada | Arco segundo |
Vida útil (horas) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: ¿Qué debo proporcionar cuando elijo la caja de cambios/el reductor de velocidad?
: La mejor manera es proveer del dibujo del motor parámetro. Nuestro ingeniero comprobará y recomendará el modelo más conveniente de la caja de cambios para su referencia. O usted puede también proporcionar debajo de la especificación también:
1) tipo, modelo y esfuerzo de torsión.
2) velocidad del ratio o de la salida
3) condiciones de trabajo y método de la conexión
4) calidad y nombre instalado de la máquina
5) velocidad del modo entrado y de la entrada
6) modelo de la marca del motor o tamaño del eje del reborde y del motor
Q: ¿Es usted fabricante del motor?
: Sí, somos fabricante del motor. nosotros desarrollar y producir los motores y los reductores todos del engranaje por nuestra propia fábrica.
Q: ¿Cuánto tiempo toma para acabar mi orden?
: Normalmente su orden podría ser entrega en 7-15 días, algunas ventas calientes que los productos se podrían rápidamente entregar en 1 semana. Depende de la cantidad.
Q: ¿Puedo conseguir una muestra primero?
: Seguro, nos honran para ofrecerle para muestrear para la prueba antes de poner una orden formal.
