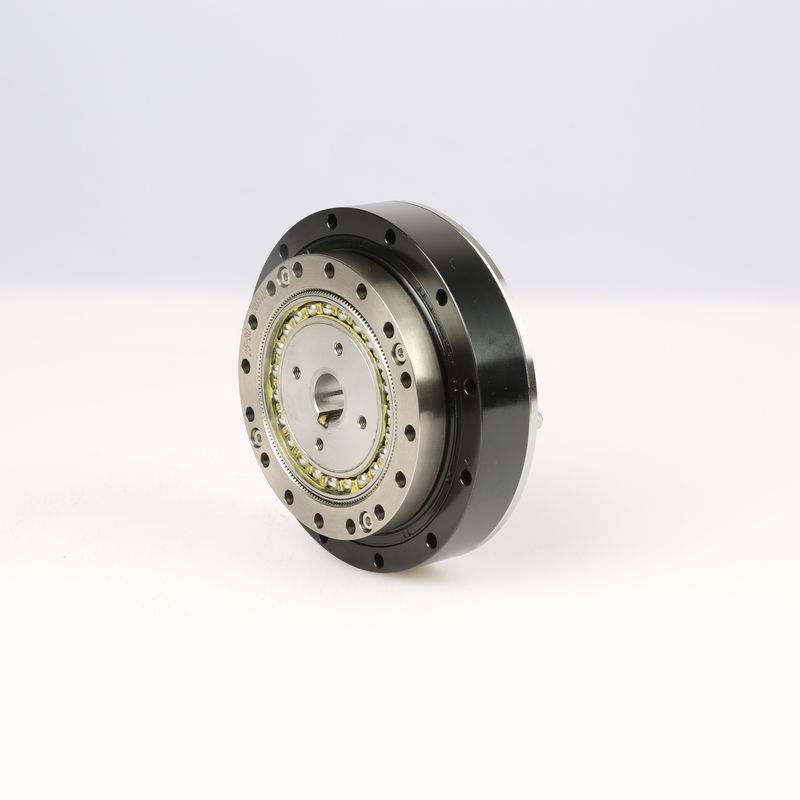

El eje hueco hizo salir el reductor armónico de la impulsión 3.5Nm para las máquinas del CNC
Datos del producto:
Lugar de origen: | China |
Nombre de la marca: | Wanshsin |
Certificación: | ISO9001, CE, CCC |
Número de modelo: | WSHG-25-100 |
Pago y Envío Términos:
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Paquete del cartón |
Tiempo de entrega: | 3-7 días laborables |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | 10.000 pedazos por mes |
Información detallada |
|||
Serie del tamaño: | 14/17/20/25/32 | Esfuerzo de torsión de la salida: | 3.5Nm-160Nm |
---|---|---|---|
Velocidad entrada clasificada: | 3000-3500rpm | Arreglo del engranaje: | Armónico |
Eje de salida: | Salida de eje sólida/salida de eje hueco | Arreglo para requisitos particulares: | Aceptable |
Material: | Acero inoxidable | Color: | Plata |
Alta luz: | Reductor armónico de la impulsión del eje del hueco,reductor armónico de la impulsión 3.5Nm,reductor hueco del engranaje axial 3.5Nm |
Descripción de producto
Salida de eje hueco armónica de Reducer Output Torque 3.5-160Nm del conductor para las máquinas del CNC
PRODUCTO FEATURESS
1. Estructura simple, tamaño pequeño y ligero
Bajo condición del ratio de la transmisión y de las condiciones portadoras, la impulsión armónica del engranaje puede reducir el volumen y el peso de reductores generales del engranaje por cerca de 1/3 al 1/2.
2. Gama grande del ratio de la transmisión
El ratio de la transmisión del reductor armónico de una sola sección puede alcanzar 50-160 (si se utiliza el generador planetario de la onda, el ratio de la transmisión se puede ampliar a 150-4000).
El ratio de la transmisión de la transmisión compuesta puede ser más alto.
3. Alta exactitud de la transmisión
Bajo misma exactitud de fabricación, la exactitud de la transmisión de engranajes armónicos puede ser por lo menos un nivel más alto que el de engranajes generales.
- Caja de cambios armónica
- Reductor armónico
- Piezas del robot
Modelo | Ratio | Esfuerzo de torsión clasificado cuándo entre 2000r/min | Esfuerzo de torsión permitido máximo para comenzar y parar |
El máximo permitió el esfuerzo de torsión de la carga media |
El máximo permitió el esfuerzo de torsión instantáneo | El máximo permitió velocidad entrada | Arco segundo |
Vida útil (horas) |
WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: ¿Qué debo proporcionar cuando elijo la caja de cambios/el reductor de velocidad?
: La mejor manera es proveer del dibujo del motor parámetro. Nuestro ingeniero comprobará y recomendará el modelo más conveniente de la caja de cambios para su referencia. O usted puede también proporcionar debajo de la especificación también:
1) tipo, modelo y esfuerzo de torsión.
2) velocidad del ratio o de la salida
3) condiciones de trabajo y método de la conexión
4) calidad y nombre instalado de la máquina
5) velocidad del modo entrado y de la entrada
6) modelo de la marca del motor o tamaño del eje del reborde y del motor
Q: ¿Es usted fabricante del motor?
: Sí, somos fabricante del motor. nosotros desarrollar y producir los motores y los reductores todos del engranaje por nuestra propia fábrica.
Q: ¿Cuánto tiempo toma para acabar mi orden?
: Normalmente su orden podría ser entrega en 7-15 días, algunas ventas calientes que los productos se podrían rápidamente entregar en 1 semana. Depende de la cantidad.
Q: ¿Puedo conseguir una muestra primero?
: Seguro, nos honran para ofrecerle para muestrear para la prueba antes de poner una orden formal.
