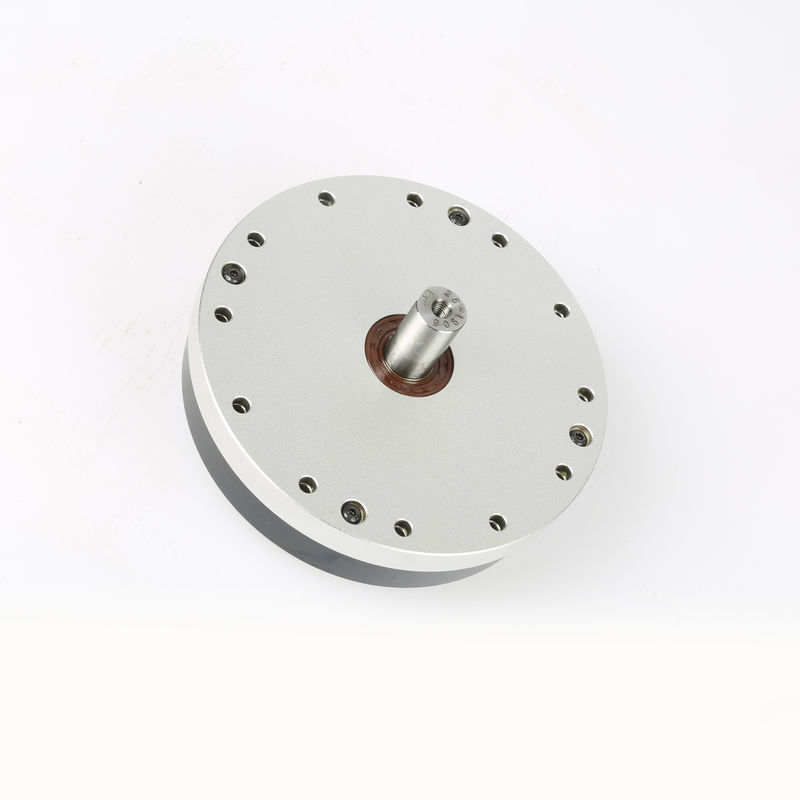

reductor armónico de la impulsión del 1:120 del ratio de reducción 160Nm para el cortador Waterjet
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Wanshsin |
| Certificación: | ISO9001, CE, CCC |
| Número de modelo: | WSHG-25-100 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 pedazo |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Paquete del cartón |
| Tiempo de entrega: | 3-7 días laborables |
| Condiciones de pago: | L / C, T / T, Western Union |
| Capacidad de la fuente: | 10.000 pedazos por mes |
|
Información detallada |
|||
| Esfuerzo de torsión de la salida: | 3.5Nm-160Nm | Velocidad entrada clasificada: | 3000-3500rpm |
|---|---|---|---|
| Serie del tamaño: | 14/17/20/25/32 | Eje de salida: | Salida de eje sólida/salida de eje hueco |
| Material: | Acero inoxidable | Arreglo del engranaje: | 10000-15000hours |
| Arreglo para requisitos particulares: | Aceptable | Color: | Plata |
| Alta luz: | Reductor armónico de la impulsión del 1:120 del ratio,reductor armónico de la impulsión 160Nm,reductor armónico del engranaje 160Nm |
||
Descripción de producto
1:120 armónico del ratio de reducción de Reducer Output Torque 3.5-160Nm del conductor para el cortador Waterjet
PRODUCTO FEATURESS
Composición del reductor armónico del engranaje
El reductor armónico del engranaje tiene tres componentes básicos: un generador de la onda, un flexspline y una tira circular.
Generador de la onda: se compone de un rodamiento de bolitas y de una leva elíptica. El generador de la onda se ata generalmente al extremo de la entrada, el anillo interno del transporte se fija alrededor de la leva que causa el anillo externo del transporte deforma a una forma elíptica
Flexspline: es un componente de paredes delgadas elástico con los dientes de engranaje en superficie externa. Se cabe generalmente para hacer salir el extremo.
Tira circular: es un anillo de acero rígido con los dientes internos. Tiene generalmente dos más dientes que el flexspline, y montado generalmente sobre una vivienda
1. Buen coaxiality
2. realice convenientemente la transmisión diferenciada
3. estructura simple, tamaño pequeño y ligero
4. gama grande del ratio de la transmisión
5. Hay muchos pares de dientes que enredan al mismo tiempo
6. alta exactitud de la transmisión
7. movimiento liso, ningún impacto, de poco ruido
| Modelo | Ratio | Esfuerzo de torsión clasificado cuándo entre 2000r/min | Esfuerzo de torsión permitido máximo para comenzar y parar |
El máximo permitió el esfuerzo de torsión de la carga media |
El máximo permitió el esfuerzo de torsión instantáneo | El máximo permitió velocidad entrada | Arco segundo |
Vida útil (horas) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
Q: ¿Qué debo proporcionar cuando elijo la caja de cambios/el reductor de velocidad?
: La mejor manera es proveer del dibujo del motor parámetro. Nuestro ingeniero comprobará y recomendará el modelo más conveniente de la caja de cambios para su referencia. O usted puede también proporcionar debajo de la especificación también:
1) tipo, modelo y esfuerzo de torsión.
2) velocidad del ratio o de la salida
3) condiciones de trabajo y método de la conexión
4) calidad y nombre instalado de la máquina
5) velocidad del modo entrado y de la entrada
6) modelo de la marca del motor o tamaño del eje del reborde y del motor
Q: ¿Es usted fabricante del motor?
: Sí, somos fabricante del motor. nosotros desarrollar y producir los motores y los reductores todos del engranaje por nuestra propia fábrica.
Q: ¿Cuánto tiempo toma para acabar mi orden?
: Normalmente su orden podría ser entrega en 7-15 días, algunas ventas calientes que los productos se podrían rápidamente entregar en 1 semana. Depende de la cantidad.
Q: ¿Puedo conseguir una muestra primero?
: Seguro, nos honran para ofrecerle para muestrear para la prueba antes de poner una orden formal.
